Cara Membuat Kacamata 3D Anaglyph

Kacamata 3D anaglyph adalah alat filter warna yang digunakan untuk melihat film tiga dimensi sehingga penonton dapat merasakan persepsi 3D. Teknologi anaglyph masih banyak dipakai karena biaya perangkat yang murah.

Di sini sobat akan saya tuntun untuk membuat kacamata 3D sendiri, namun perlu diingat bahwa dalam artikel ini memuat pembuatan kacamata 3D anaglyph BUKAN kacamata 3D polarized, sehingga tidak dapat digunakan untuk menonton film 3D polarisasi dari televisi 3d anda. kacamata 3D anaglyph hanya digunakan untuk gambar / video anaglyph dengan kode warna yang sesuai dengan kacamatanya.




Instruksi ini berdasarkan model paper 3D glasses Icang laboratory v3 sehingga temen-temen diharapkan Download paper kacamata 3D disini. Kemudian diprint dengan kertas ukuran A4 dengan setting printer high quality agar terlihat jelas dan detil karena dalam paper mengandung garis-garis yang tipis dan presisi tinggi.

Persiapan :
1. print paper 3D glasses di kertas yang tebal dan kuat (misalnya kertas BC).
2. mika warna merah (biasanya tersedia di tempat foto copy dan percetakan).
3. mika warna cyan, apabila pekat warnanya terlihat biru gelap.
4. gunting.
5. cutter
6. lem / glue.

Pemotongan Frame

Pada 3d glasses yang sudah diprint, terdapat lima bagian :
- frame depan
- temple kanan
- temple kiri
- glass sheet size template (terdapat 2 potong)
potong semua pieces-nya tepat pada garis solid lurus.
hingga lima bagian tersebut sudah terpisah dari ampasnya.
ambil frame depan, temple kiri, dan temple kanan, kemudian lipat menurut diagonal yang bertanda garis putus-putus.
hingga jadi seperti ini:
gunting pada garis solid lurus. Lakukan juga pada temple kanan dan temple kiri.
selanjutnya adalah bagian yang agak sulit sehingga harus dilakukan berhati-hati.
ambil frame depan lubangi tepat pada garis lubang kaca menggunakan cutter, gunakan alas styrofoam atau apapun yang dapat membantu aktivitas anda melubangi kertas. Apabila tidak berhati-hati dapat berpotensi merusak frame depan.
setelah menjadi lubang garis, lanjutkan pemotongan dengan gunting.
ok sekarang frame depan, temple kanan, dan temple kiri. berhasil dipotong.
gambar : kiri ampas , kanan frame dan temple

Pemotongan Mika

persiapkan mika merah, mika cyan dan glass sheet size template.
ambil mika beri tanda garis horizontal yang tingginya sama dengan glass template.
kemudian potong garisnya.
pemotongan yang tidak sesuai dengan ukuran glass template akan berisiko pemasangan mika yang tidak sesuai dengan ukuran frame kacamata.
Setelah memotong horizontal, lanjutkan dengan memberi tanda vertikal sesuai lebar glass template. kemudian potong. sisa mika yang lebih kecil dari ukuran glass template tidak digunakan.
Lakukan langkah-langkah pemotongan mika yang biru sama persis seperti mika merah.

ok setelah aktivitas memotong mika dapat menghasilkan beberapa lembar mika
Kenapa sih kok mikanya banyak banget, bukannya mata kita cuma dua ?. Nah mika tersebut perlu adjustment sebelum digunakan, adjustment akan kita lakukan di langkah selanjutnya.


Adjustment Ketebalan Mika

Kita harus menentukan berapa lembar mika yang digunakan agar mendapatkan hasil yang efektif. Adjustment ketebalan mika diperlukan untuk mencegah efek ghosting, buram, maupun pandangan yang terlalu gelap. Setiap mika memungkinkan berbeda-beda ukuran ketebalannya, ini karena tingkat kepekatan warna mika yang diproduksi memungkinkan berbeda-beda oleh pabrik.

coba sobat untuk menerawang gambar berikut melalui sebuah mika.
pastikan pengaturan brigness, contrast, color layar monitor sobat pada posisi normal.


menerawang gambar tersebut diharapkan ternjadi skenario berikut:
1. dengan mika merah akan menampilkan hanya teks RED (teks CYAN menghilang)
2. dengan mika merah akan menampilkan hanya teks CYAN (teks RED menghilang)

apabila dengan 1 lembar mika belum bisa menghilangkan teks yang lain maka sobat harus menambah lapisan mika hingga menghilangkan teks yang berlawanan, namun tidak boleh sampai terlalu gelap.
coba dekatkan mika ke mata anda dan menerawang monitor agak jauh dan pastikan pula pandangan sobat tidak buram atau blur.

berikut hasil punya saya:

bagaimana jika tidak bisa mencapai semuanya?
terkadang kita dihadapkan dua dilema :
1. teks menghilang tetapi terlalu gelap
2. pandangan terang dan jelas tapi teks masih kelihatan semua
itu adalah kelemahan anaglyph yang sering terjadi, faktor utamanya adalah komposisi filter warna pada mika yang tidak murni. Sehingga kita harus ambil keputusan idealnya.

Untuk tetap merasakan persepsi 3D terbaik sobat dapat menggunakan tabel dibawah sebagai panduan. tabel dibawah berdasarkan penelitian pribadi saya.
*ghosting : efek bayangan yang yang masih terlihat (harusnya tidak tampak). dalam kasus ini seperti teks yang berlawanan masih terlihat semuanya.
- jika masih ghosting tambahkan mika.
- jika terlalu gelap kurangi mika

Red Adjustment

Cyan Adjustment

Sehingga dari mika yang saya gunakan, saya putuskan memakainya masing-masing warna sejumlah 2 lembar.

Menggabungkan Mika

Setelah sobat putuskan berapa lembar mika yang digunakan, mika tersebut harus ditumpuk / ditempelkan menjadi satu.

ambil glass sheet size template kemudian letakkan 1 lembar mika diatasnya.
dari mika kita masih bisa menerawang pola dari glass template.
berikan lem pada  bagian pinggirnya, di antara garis solid dan garis putus-putus.
mengapa kita tidak memberikan lem pada seluruh bidang mika ?
lem dapat membuat permukaan mika menjadi buram, sehingga kita  tidak dapat melihat dengan jelas melalui filter mika.

selanjutnya ambil selembar mika dan tempelkan diatasnya.
lakukan langkah ini berkali-kali apabila keputusan sobat dalam adjustment ketebalan mika adalah lebih dari dua lembar.

Biarkan dan tunggu hingga lem mengering.

Jika sudah kering taruh glass template diatas mika.
potong setiap sudut persegi mika sekaligus beserta glass templatenya.
Hingga seperti menjadi seperti berikut

Lakukan semua langkah penggabungan mika merah juga pada mika yang biru.

Pemasangan Mika

Sebelum masuk ke langkah selanjutnya ada baiknya sobat menaruh semua pieces dan mika sedemikian rupa (lihat gambar) agar tidak terbalik antara satu sama lain. Terkadang kita tidak sadar bahwa temple kanan-kiri tertukar, bahkan mika kanan-kiri juga tertukar.
perhatikan posisi temple karena temple kiri dan kanan adalah berbeda, setiap pieces ada sisi depan dan sisi belakang. Juga perhatikan peletakan mika, kita pasang menurut norma yang berlaku dan paling banyak digunakan sekarang bahwa mika red untuk mata kiri dan mika cyan untuk mata kanan.

jika sobat sudah hafal dan yakin peletakkanya lanjut dengan mengambil frame depan dan membuka lipatannya, berikan lem pada seluruh bidang di sisi dalam.
lem yang tidak merata keseluruh bidang berakibat kertas menempel tidak rapi, mudah terlepas dan bidang menjadi lemah (mudah bengkok).
kemudian ambil potongan mika lalu tempelkan di frame depan bagian dalam. Ingat bahwa posisi mika merah untuk mata kiri dan mika biru untuk mata kanan dan pastikan bahwa mika menempel tepat di tengah-tengah lubang frame.
untuk memperkuat perekatan mika berikan lem lagi diatasnya, namun jangan sampai menyentuh tengah tengah mika agar tidak mengganggu pandangan mata saat menggunakan kacamata 3D.
lakukan pula pada mika yang warna biru.
tutup lipatan frame depan sebelum semua lem mengering.
kemudian biarkan dan tunggu hingga lem benar-benar mengering. Sambil menunggu saran saya sobat menumpuk / menghimpit frame depan menggunakan dua benda datar yang berat, misalkan menumpuknya diantara dua buku besar, untuk mencegah kertas renggang atau terlepas saat proses pengeringan.

Pemasangan Temple

Mari kita pasang temple kiri dan temple kanan pada frame depan. Ingat bahwa temple kiri dan temple kanan berbeda dan jangan sampai posisinya tertukar.

lipat tab kiri dan tab kanan ke arah belakang (bukan ke depan loh ya! ) yakinkah arah lipatan sobat.
ambil temple kanan (jangan tertukar dengan yang kiri). buka lipatannya dan berikan lem pada seluruh bidang di sisi dalamnya.
masukan tab kanan ke dalam temple kanan. (hati-hati jangan sampai pemasangan terbalik baik posisi kanan-kiri, depan-belakang, maupun atas-bawah).
pastikan bahwa bagian atas frame depan dan temple kanan adalah lurus.
segera tutup lipatan temple kanan menutupi tab kanan sebelum lem mengering.
Lakukan langkah pemasangan temple kanan tadi juga pada temple kiri.
tunggu hingga seluruh lem mengering dan bila perlu menumpuk paper diantara dua buku besar, untuk mencegah kertas renggang atau terlepas saat proses pengeringan.

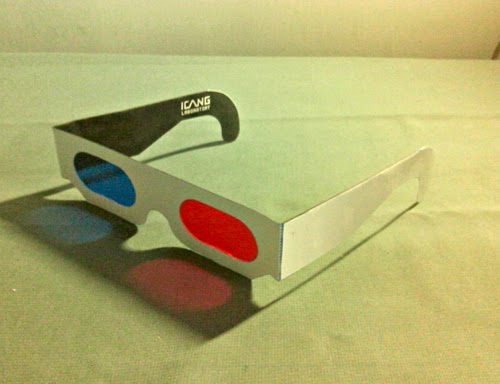

Selamat anda berhasil membuat kacamata 3D Anaglyph !!
taa..daaaaa...... !

Penyimpanan paper 3D glasses (kacamata 3D kertas)  sangatlah flexible dan efisien.
hanya dengan melipat temple kiri dan kanan.


simpan di tempat yang kering dan bersih.
jangan menaruh barang diatas paper glasses karena mika mudah baret dan lecet.
